Beschrijving

SAnet PC (die uitkwam in 1986), SA was ver voor op zijn concurrenten)Stagecontrole V1.0:De PPA 1200 versterker, de PPE 2410 en de Blue Box worden bestuurd door een interne microcontroller. In alle apparaten wordt de microcontroller gebruikt om handelingen te besturen, bijvoorbeeld wanneer de gebruiker een knop aanraakt. Het wordt ook gebruikt om de elektronische circuits te bekijken en te besturen, bv. signalen tegen limieten te controleren, bestuurder digitaal naar analoge converters en relais te activeren. En last but not least dient het de SAnet interface.Elke microcomputer heeft software nodig als leidraad. Deze software definieert binnen grenzen de aard van de werking van het apparaat, met andere woorden het gedrag van het apparaat. De microcontroller-software zal regelmatig worden bijgewerkt. Dit komt door de voortdurende software-ontwikkelingen om het apparaatgedrag te verbeteren.
Voor die tijd zeker een goed doordacht protocol.
Maximaal kon je er tegelijk 256 SA apparaten mee aansturen, zoals de Blue Boxen, PPA 1200's, PPE 2400's en PPE 2410's.
Alle functies op het bedieningspaneel van de apparaten waren ook via SAnet te besturen.

Functies die je o.a. kon bedienen met SAnet zijn de volgende:

- SoftPowerOn delay-tijden (PPA)
- Maximale Output (PPA)
- Ingangsgevoeligheid (Blue Box, PPA en PPE)
- Alle apparaten kon je in clusters (groepen) zetten, en zo hun unieke instellingen "voeren"
- Realtime monitoring van Input, Output, Temperatuur, Clipping enz. (PPA en Blue Box)
- Standby on/off zeten van alle apparatuur
- Compleet alle EQ's (PPE 2400 en PPE 2410)
- Limiter instellen en monitoren van de PPE 2410
- Alle apparaten waren ook via SAnet te updaten en te resetten

Maximale afstand was 500 meter zonder repeater, met repeater bijna oneindig.
Het transportmiddel bestond uit signaalkabel met XLR-4 pluggen en op het eind van lijn een "75 ohm terminator".

Deze ISA kaart draai alleen op een computer PC286 en PC386
Hier nog wat aanvullende info van SA voor de geïntresseerden:

SC1.0 Stage control 1.0 basic module, SC250A kaart plus een module naar keuze f. 2850,--
SC1.0+ SC1.0 met alle modules f. 3995,--
OS BB Bluebox control module f. 595,--
OS PPE PPE2410 control module f. 595,--
OS PPA PPA1200 control module f. 595,--
OS MM Moving music control module f. 595,--

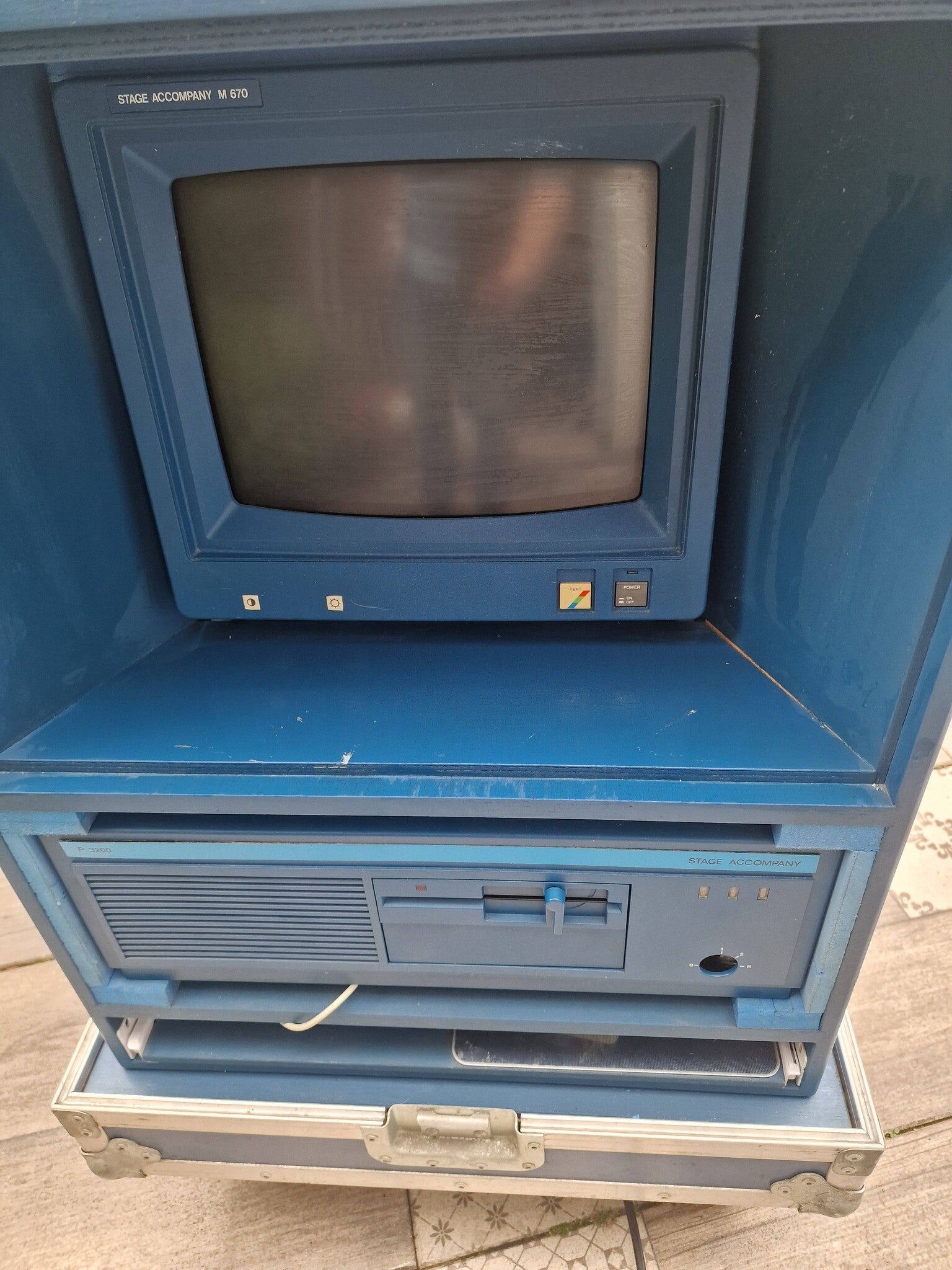

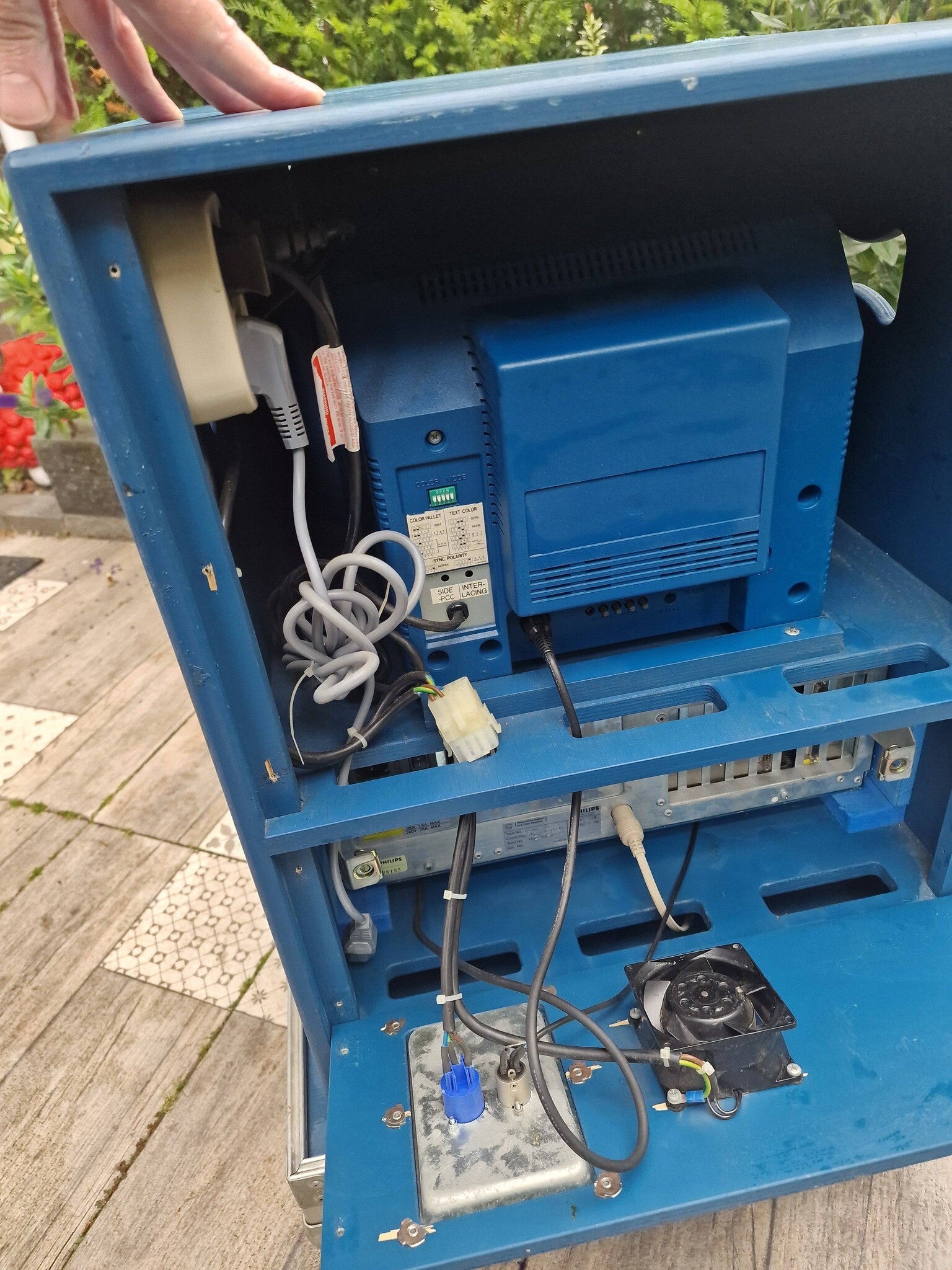

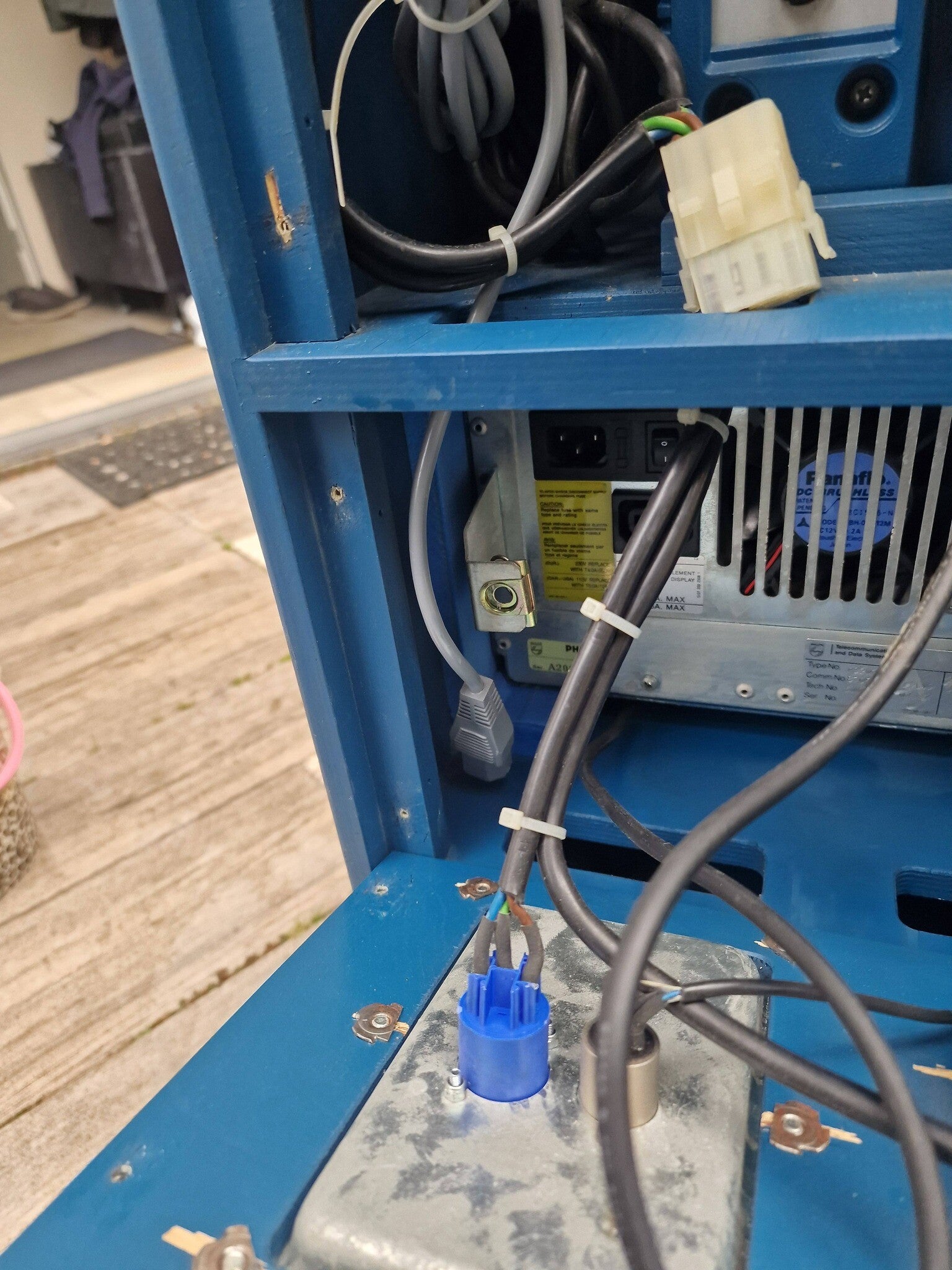

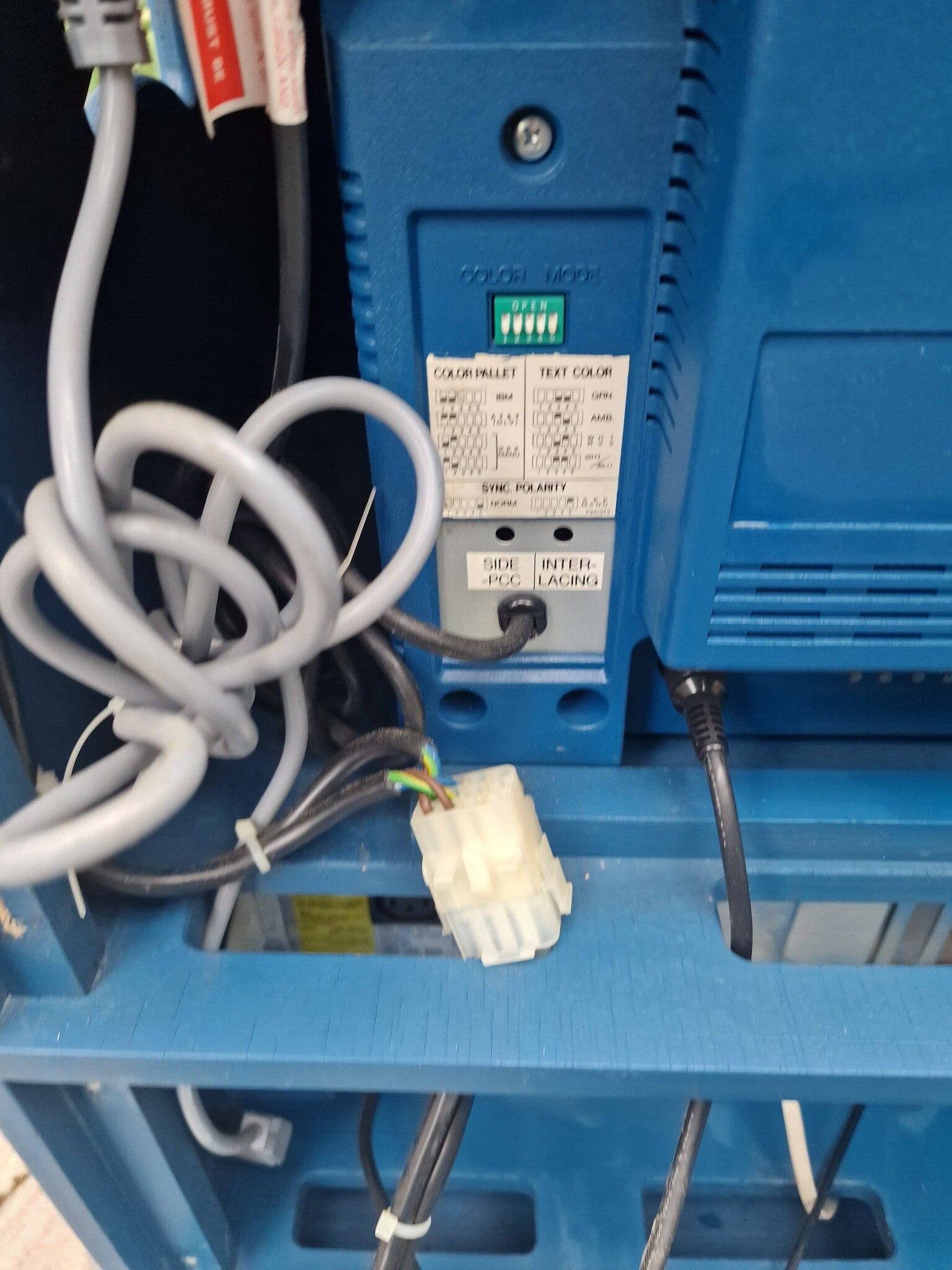

OS3202 Kompleet systeem met PC (Philips 3202 80286 met coprocessor!!!!!! En VGA color scherm) f.16.995,--

Van de SAnet kaarten zijn er totaal 50 gemaakt (tot 1993),

Ed demonstrating SA-net. SA's 15 years old(!) control network.

Nog wat info omtrent de SANET van Stage Accompany.

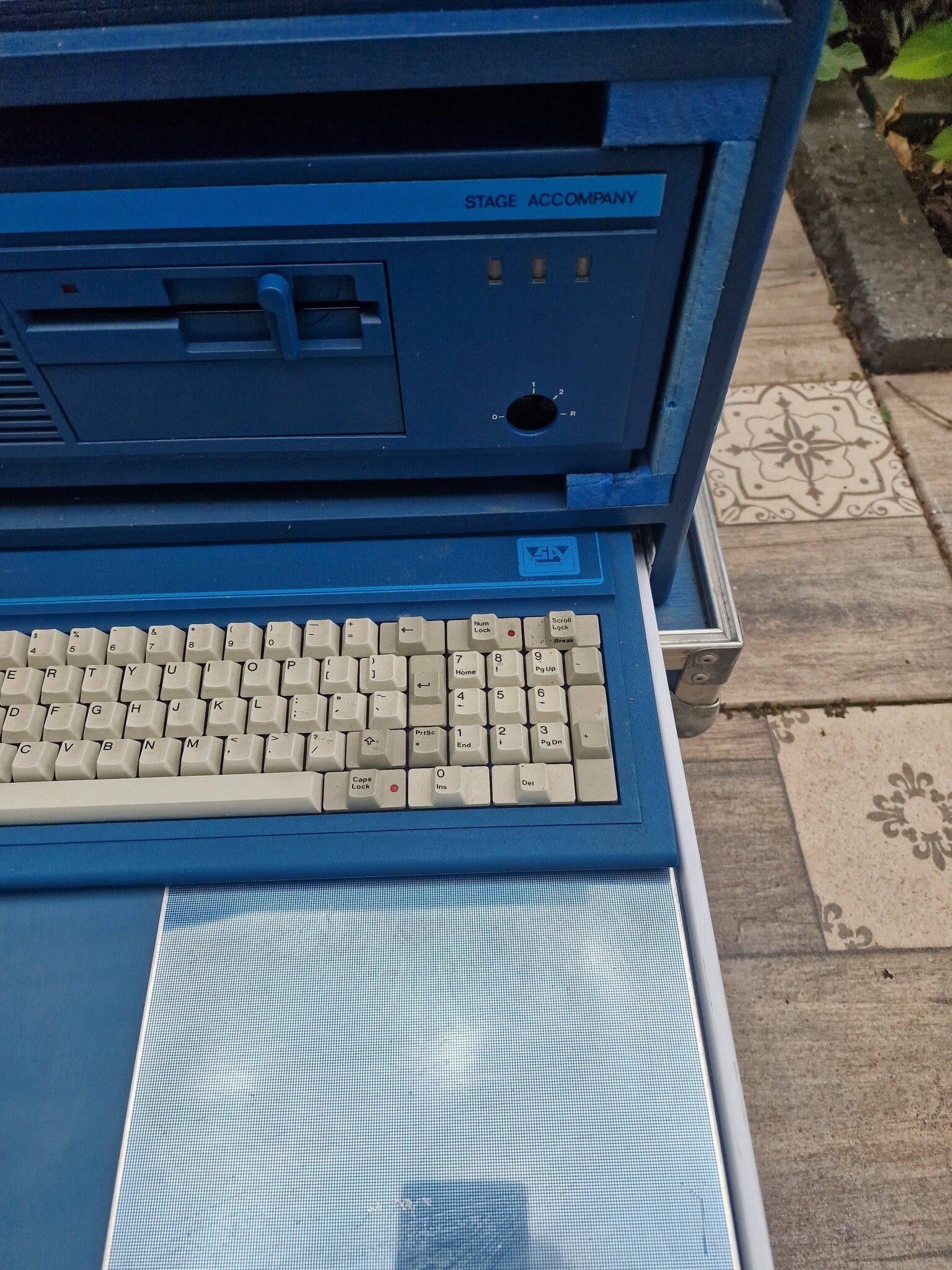

SC250A, SAnet (ISA)

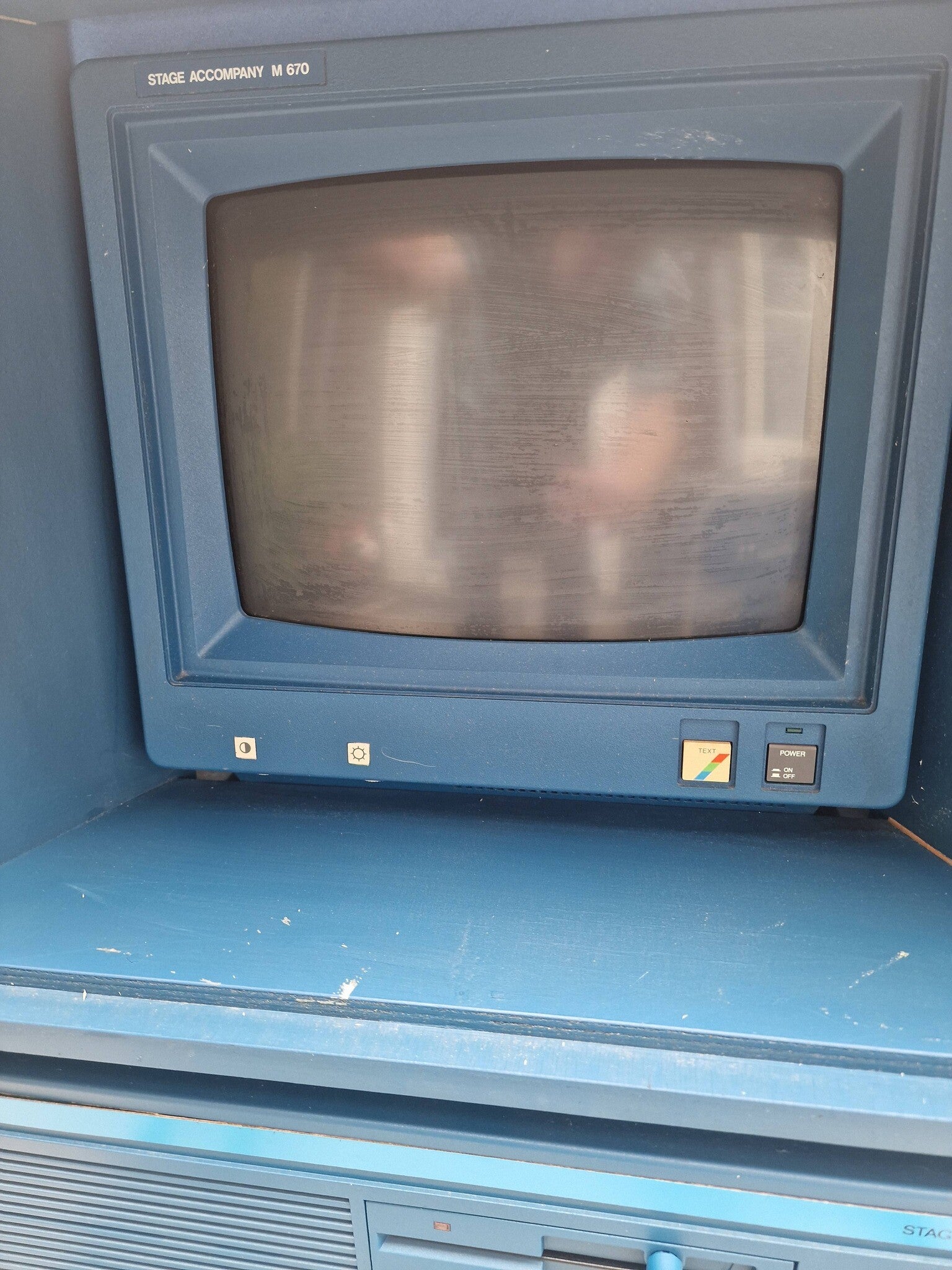

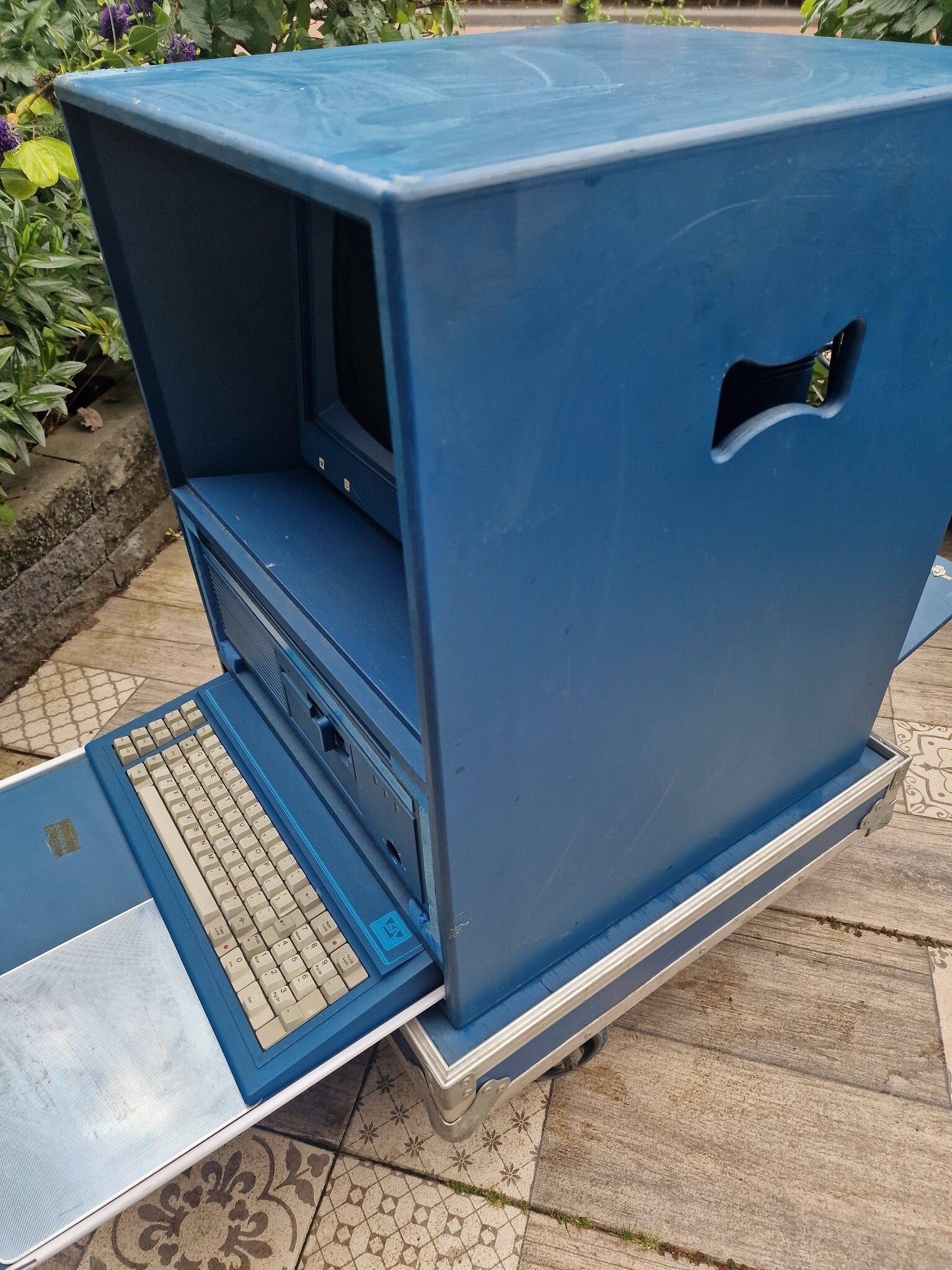

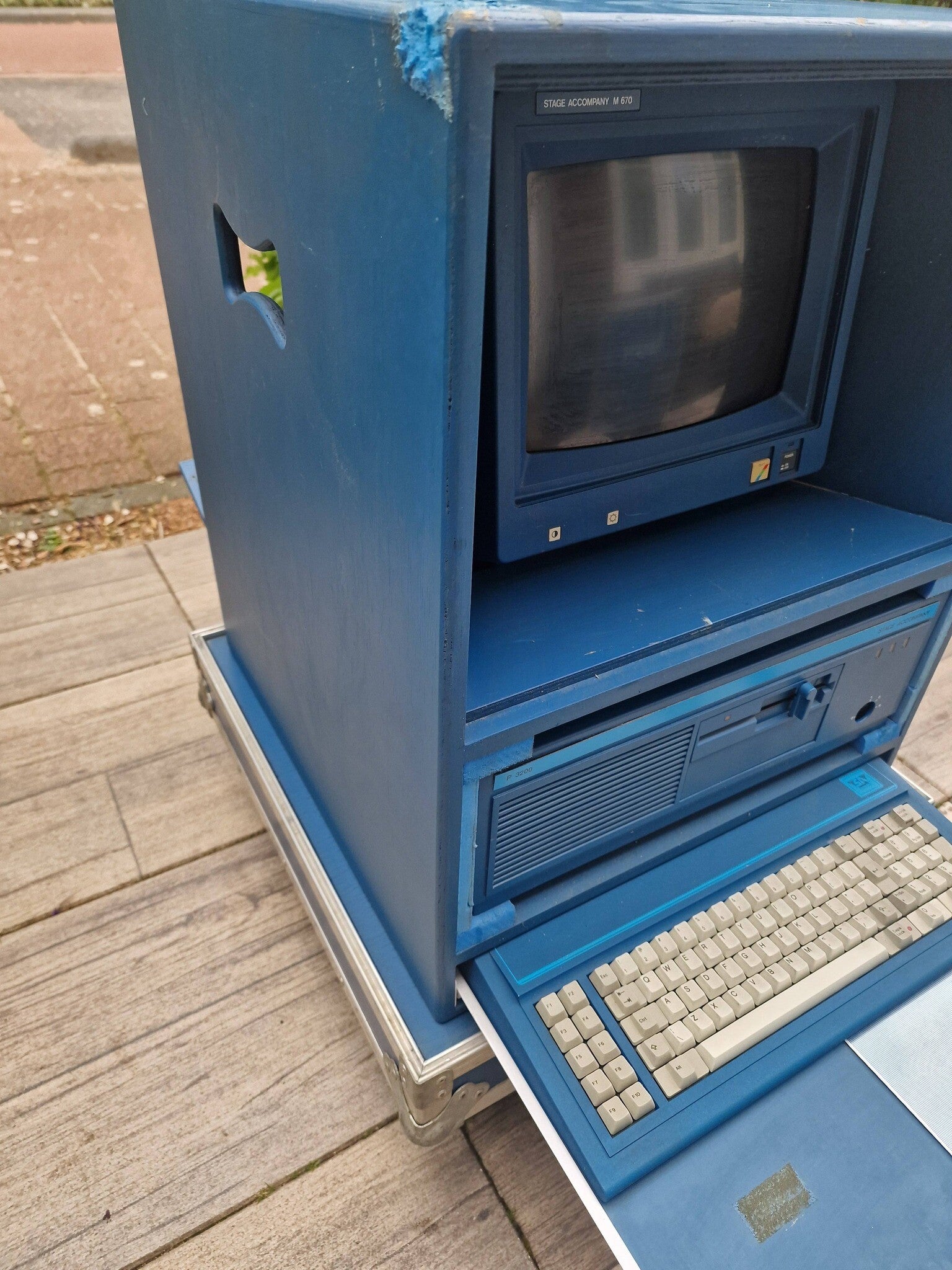

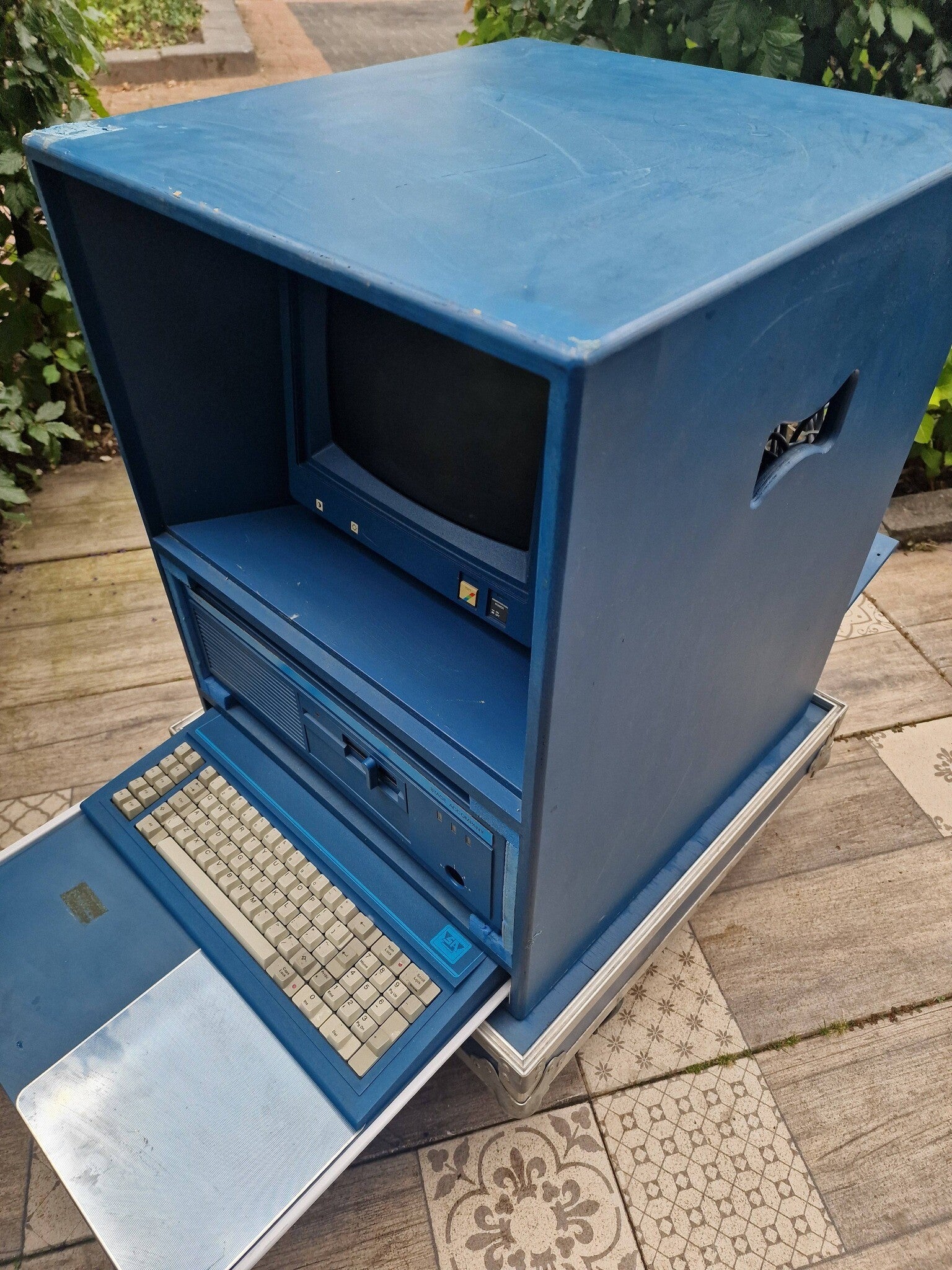

Stage Control 1.0 (DOS 6.22/GEM)
Hulpprogramma voor downloaden van apparaatsoftware V2.0 (DOS 6.22
In 1985 introduceerde Stage Accompany de PPE 2400; de eerste commercieel verkrijgbare digitaal gestuurde analoge parametrische equalizer. Om afstandsbediening van presets mogelijk te maken, werd de EQ geleverd met een MIDI-interface.
Tijdens de ontwikkeling van nieuwe apparaten zoals de Blue Box werd het noodzakelijk om de volledige set systeemparameters op afstand te bedienen. We waren ook op zoek naar een manier om alle grote geluidssystemen die uit blauwe dozen bestaan, effectief aan te sturen.
Motivatie:
Dit deel geeft een kort overzicht van de belangrijkste ontwerpspecificaties, bestaande interfaces en de uiteindelijke beslissing om SAnet te ontwikkelen.
De belangrijkste interfacespecificaties waren als volgt:
• De interface moet werken met een netwerkachtig karakter (multipoint) om efficiënte verbindingen mogelijk te maken.
• Het aantal afzonderlijk aanstuurbare apparaten moet minimaal honderd zijn om bijvoorbeeld een geluidsinstallatie van honderd blauwe dozen aan te sturen.
• Gegevensoverdracht moet transparant en foutloos zijn.
• De maximale afstand tussen aangesloten apparaten moet 500 meter (1600 voet) zijn.
De MIDI-interface maakt individuele controle van systeemparameters mogelijk met "Excusive Message Mode". Maar MIDI en andere bestaande interfaces zoals RS-232 zijn niet geschikt voor het maken van efficiënte verbindingen, omdat hiervoor enorme kabelbundels nodig zijn. Ook is het met deze interfaces niet eenvoudig om een ​​protocol te implementeren dat foutcorrectie biedt. Ten slotte zijn de maximaal toegestane afstanden tussen apparaten te kort.
Bovendien kunnen synchrone interfaces die bekend zijn van administratieve toepassingen zoals Ethernet, Starlan, enz. zijn vanwege hun grote complexiteit en daarmee de hoge kosten minder geschikt.
Na evaluatie van de bestaande interfaces hebben we besloten om een ​​eenvoudig en professioneel netwerk te ontwikkelen rond een speciaal onderdeel van Intel; de 8344 seriële interfacecontroller.
Deze controller maakt gebruik van een subset van het standaard IBM Synchronous Data Link Control (SDLC)-protocol. De eenvoudigste applicatie heeft alleen een externe component nodig; een goedkope lijnchauffeur.
De belangrijkste kenmerken van dit netwerk, genaamd SAnet (Stage Accompany Network), zijn:
• Seriële multidrop-configuratie (efficiënte bekabeling)
• Asynchrone bulktransmissie (weinig overhead)
• Foutloze gegevensoverdracht (correctie voor heruitzending)
• Hoge transmissiesnelheid (375 kbits/seconde)
• Afstanden tot 500 meter (1600 voet)
Configuratie:
Er zijn twee basisconfiguraties voor een communicatiekanaal: point-to-point en multipoint. RS-232 is een voorbeeld van een point-to-point-configuratie; een apparaat verzendt informatie naar een ander apparaat. Een multipoint-configuratie is echter een dataverbinding met drie of meer apparaten.
Ook kan een punt-naar-punt- of meerpuntsconfiguratie gelijktijdig of gelijktijdig werken. Bij afwisselend tweerichtingsverkeer wisselen de stations elkaar af, één voor één. Dankzij de gelijktijdige werking in twee richtingen kunnen twee stations tegelijkertijd zenden en ontvangen.
Een gelijktijdige tweerichtingsconfiguratie wordt duplex genoemd. Een alternatieve tweerichtingsconfiguratie wordt half-duplex genoemd. SAnet gebruikt een half-duplex multipoint-configuratie.
Een multipoint-configuratie houdt in dat alle netwerkapparaten en de netwerkcontroller met elkaar zijn verbonden. Dit is een voordeel omdat de SAnet-kabel van controller naar controller, apparaat naar apparaat, enzovoort kan worden gerouteerd. Daarom is SAnet slechts een verbinding die van apparaat naar apparaat gaat, waarbij elk apparaat een SAnet-ingang en een SAnet-uitgang heeft die intern zijn verbonden zonder enige bufferelektronica.
Aangezien alle SAnet-apparaten met dezelfde kabel zijn aangesloten op de netwerkcontroller, moet er een manier zijn om ze uit elkaar te houden. Dit wordt bereikt door het invoeren van een unieke identiteitscode per apparaat bestaande uit een fabrikantcode, apparaattype en serienummer.
Er kunnen maximaal 256 leverancierscodes worden gebruikt om apparaten van 256 verschillende leveranciers op SAnet aan te sluiten. Per fabrikant kunnen 256 verschillende apparaattypen worden gebruikt voor 256 verschillende apparaattypen zoals equalizers, versterkers, etc. Per apparaattype kunnen 65536 verschillende apparaattypen worden gebruikt, dus 65536 identieke apparaten kunnen op een unieke manier worden aangesproken.
Stage Accompany

Hessel van Terschelling in AHOY 1990

E.L.L. Wijnker President vroeger.

Has been Rewarded by EAS

Toch even over het grote Event in Rotterdam Eureka Event Of Excel Jun18th. 1991

Largest computer controlled sound systeem used in the world ! SANET.

SAnet High speed computer interface for professional audio equipment control

Gert Rosenboom, Ben kok, Ed Wijnker.

The Introduction of intellegent professional audio equipment see report

Beschrijving van het SAnet (stage Accompany network),een besturingssysteem voor professionele geluids-

licht- en besturingsapparatuur zie de twee PDF bijlages.
